一、概述：
HTSLQ-IV溫升試驗設備（大電流溫升試驗裝置）是根據電力部門和工礦企業在做開關，電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的設備。

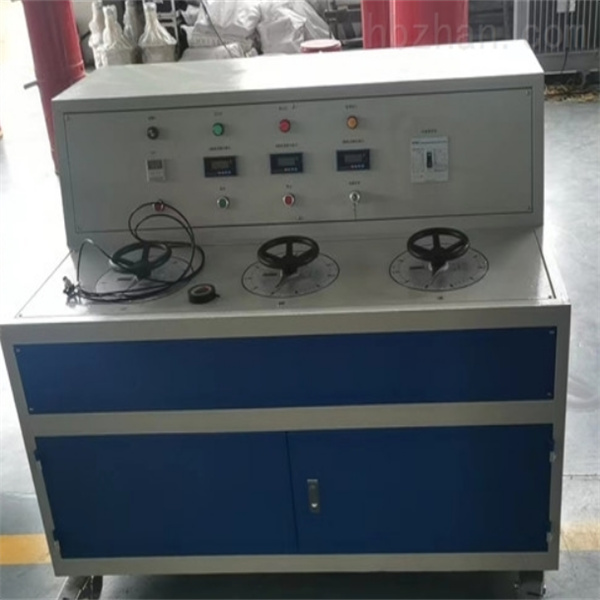

本裝置采用分體式結構，控制臺采用智能全自動控制電流輸出，嵌入式系統彩色觸摸屏控制，電流輸出為全閉環系統，在持續輸出過程中會自動調節電流大小以靠近設置電流，以使三相電流平衡。
本裝置具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。
二、試驗使用環境條件：
1．周圍空氣溫度：
高溫度：+45℃ 低溫度：-25℃
大日溫差：35k 日照強度：0.1w/cm2
2．海拔高度：2500m以下
3．相對濕度：不大于90 %
4．安裝放置地點平坦，電抗器安裝傾斜度不小于50 。
5．設備試驗現場地不小于12m2。
三、技術參數：
升流器技術參數
1、額定容量：60KVA
2、相數：三相
2、輸入電壓：380V
3、輸入電流：91.6A
4、輸出電壓：8.7V
5、輸出電流：4000A
6、阻抗電壓：8%
7、空載電流：10%
8、冷確方式：風冷
9、運行時間：8小時
10、外形尺寸：1650mm×850mm×650mm
11、重 量：655kg
控制臺技術參數
1、額定容量：90KVA
2、輸入電壓：400V
3、輸入電流：136A
4、輸出電壓：0-430V
5、輸出電流：120A
6、表頭精度：1%
7、顯示方式：屏顯
8、調壓方式：自動
9、外形尺寸：1360mm×960mm×1280mm
10、重 量：480kg |
