一、簡介

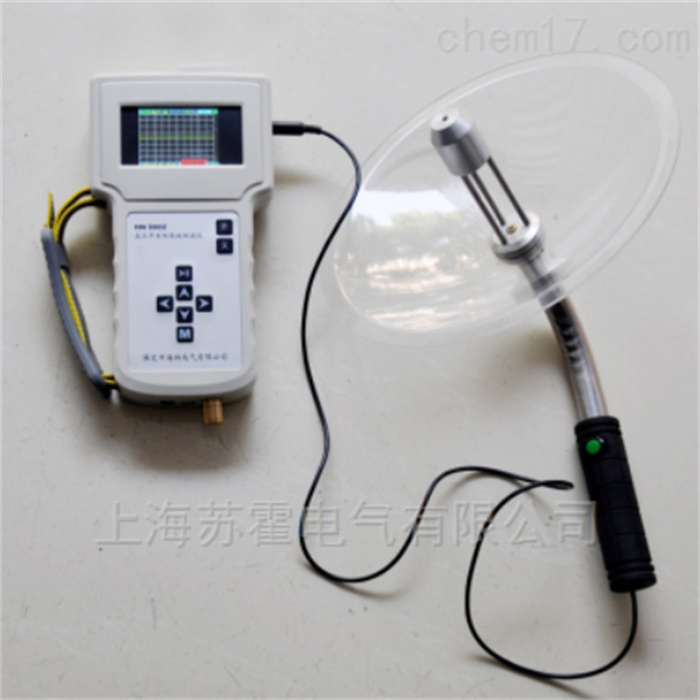

HT9002局部放電巡檢儀開關柜局部放電測試儀包括地電波和超聲波兩種檢測模式：地電波檢測開關設備的內部放電活動并且具有單個檢測和連續檢測的模式、超聲波同樣可以檢測高壓開關柜的內部放電檢測并定位。
二、功能特點
1、采用超聲波和暫態地電波（TEV）檢測高壓開關柜局部放電的大小，以dBmV為單位，接觸測量和不接觸測量（手持式超聲波接收天線）相結合，可定性、定量、定位。
2、使用方便，體積小，重量輕。便于攜帶。
3、檢測過程中不必停電。
4、采用彩色液晶屏顯示效果更友好、直觀。
5、兩種測量傳感器，超聲波和地電波傳感器可以相互驗證，相互補充。高壓開關柜的放電方式不同，有的適用超聲波傳感器發現，有的適用地電波傳感器發現。
6、用地電波的接觸測量模式對開關柜逐臺測量、記錄數據，對有放電的開關柜存儲數據、波形并生成報告，這樣找到發出地電波的局部放電點并定位定性定量。
7、再用手持天線連接主機，對開關柜的整體進行超聲波測量方式不接觸測量掃描，找到放電點后再用超聲波接觸測量方式進行接觸測量的出數據及波形并存儲，這樣找到發出超聲波的局部放電點并定位定性定量，使用簡便，比國外的同類產品省事省力工作效率高。
8、黃綠紅三段警示值和超聲波波形和地電波波形顯示在同一界面，方便直觀，地電波在柜體上直接測量，不用再和接地鐵牌上的背景值對比，比國內外同類設備先進。
三、主要技術參數
1、TEV測量
（1）傳感器：容性；
（2）測量量程：0 ~ 60dBmV；
（3）分辨率：1dB；
（4）誤差：±1dB；
（5）脈沖/周期大值：655。
2、超聲波測量
（1）測量量程：-7dBμV ~ 68dBμV；
（2）分辨率：1dB；
（3）誤差：±1dB；
（4）傳感器靈敏度：-65dB（0dB = 1volt/μbar rms SPL）；
（5）傳感器頻率：40kHz；
（6）傳感器直徑：16mm；
（7）外差頻率：38.4kHz。
四、配置
1、主機：重量不大于0.5kg。
2、供給電源
（1）內部電池：鋰電池；
（2）使用時間：不低于4小時；
（3）電池保護：帶電池電壓低時或10分鐘內不操作時自動關機功能。
3、電池及充電器
（1）穩定電壓：90 ~ 264 V 交流；
（2）頻率：47~ 63 Hz；
（3）充電電流：500mA；
（4）充電時間：不超過8小時。 |
