產品簡介：

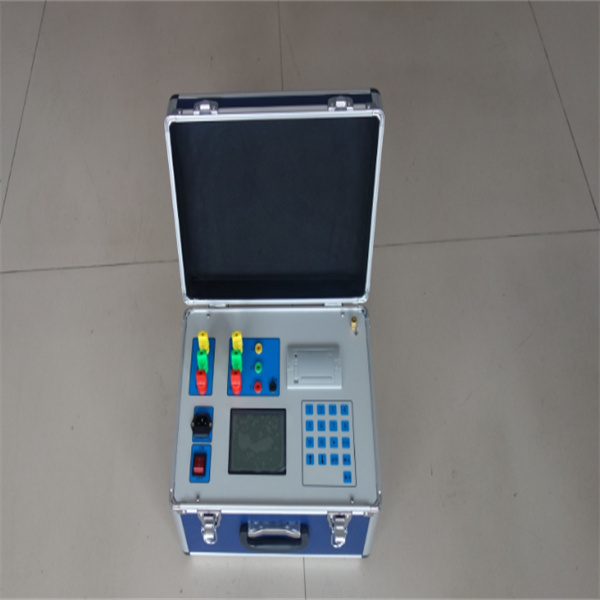

BDS-B型變壓器電參數測試儀在變壓器出廠前及大修期間，變壓器的空載、負載實驗是變壓器廠商及供電、用電部門檢測變壓器質量，降低供電損耗的重要實驗項目。根據客戶實際需求及現場實驗條件，具有測試數據準確、可靠，人機界面對話直觀，操作簡便，攜帶方便等性能特點，是變壓器特性測試的更新?lián)Q代產品，更是電力部門及變壓器廠家的理想檢測設備。
主要特點：
1、是電力變壓器損耗參數測量設備，該儀器采用數字同步采樣技術，準確測量三相用電設備的電壓、電流、功率、功率因數、頻率等參數的有效值。
2、主要測試變壓器的空載損耗(鐵損)，負載損耗(銅損)。 線性范圍寬，讀數重復性好、性能穩定。
3、保證功因數0.0001~1.000的準確測量，尤其適用于低功率因數負載的檢測。
4、方便的鎖存功能保證測量數據的同時性操作的方便性。
技術指標：
1、輸入特性
電壓測量范圍：0~750V 寬量限，一檔可保證精度。
電流測量范圍：0~100A，內部全部自動切換量程。
2、準確度
電壓、電流、頻率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02Φ<0.1）
3、工作溫度：－10℃~ +40℃
4、工作電源：交流85V~265V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、體積：35cm×26cm×13cm
產品特性：
1、本儀器采用大屏幕背光漢字點陣顯示屏，變壓器的參數直接輸入，方便、直觀。
2、空載或負載測試數據在屏幕上一次全部顯示；負載損耗數據不需人為換算，屏幕上直接顯示75度負載損耗值；空載測試時，具有三相平均電壓大于400V自動鎖存功能，且能隨時鎖存、解鎖數據。
3、具有打印功能，便于實驗人員記錄保存數據。
4、該儀器可選配RS232串口，可通過計算機控制測試及顯示數據。
5、當測試電流≤50A，測試電壓≤500V時，該儀器可直接測試。如需更大測試電流或電壓，可外接CT或PT。
注意事項：
1、儀器使用前應仔細閱讀說明書。
2、儀器應有專業實驗人員使用。
3、根據銘牌接線圖正確接線。
4、根據變壓器參數正確輸入額定容量，一次電壓，二次電壓。當需外接CT、PT時，其值對應輸入主菜單的CT、PT項。
|
