設備運用及功能要求。
一、功能：

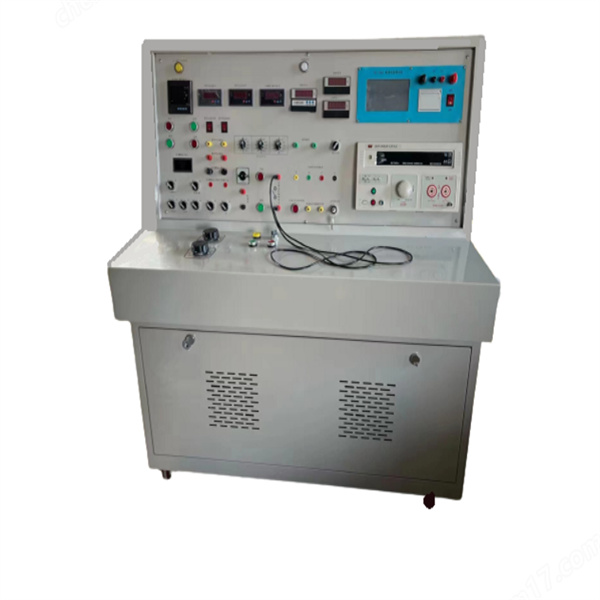

HTJT-208地鐵用繼電器試驗臺用于機車過流、接地等保護電器的吸合、釋放值的整定，中間繼電器、直流電磁接觸器、組合接觸器、電空接觸器的吸合、釋放電壓測試，線圈電阻、吸合、釋放延遲時間、及觸點接觸電阻的測試，組合接觸器、電空接觸器的吸合、釋放風壓的測試。
(1)本試驗臺能夠滿足車輛的小型電器配件的檢修試驗要求。
(2)可輸出能調節的工作電壓，用于測試被試電器在規定的電壓范圍內是否能可靠吸合和釋放。
(3)可調節的電流源，能進行過流繼電器保護動作試驗。測試過流繼電器觸點分合是否正常，動作電流、返回電流是否滿足標準整定值的要求 。
(4)能對各種型號的時間繼電器（包括得電延時和失電延時）進行動作試驗，測試其觸點分合是否正常，動作時間值是否滿足設定值的要求。
(5)可對觸點的接觸電阻進行測試。
(6)可對測試數據進行自動采集、處理、顯示、報表生成及打印。
(7)采用了手動和自動兩種操作模式，操作簡單，實用可靠 。
(8)具有完善的短路保護、過載保護、漏電保護、接地保護功能。
(9)具有0～150V可調直流電壓輸出，具有0～15A交流電流輸出，能檢測電器的小動作電壓及動作性能。
3.主要技術參數
輸入電源： AC220V(±10％) 50Hz
功 率： 2kW
外部提供可調氣源： 1.0MPa
輸出電壓： DC 0～150V(連續可調)
DC 24V
AC 0～220V(連續可調)
直流電流輸出：DC 0～20A
交流電流輸出：AC 0～20A
時間測量范圍： 0.1～199s分辨率0.1s
外形尺寸（長×寬×高）：1200mm×1100mm×1300mm
重量： 32.370kg
|
