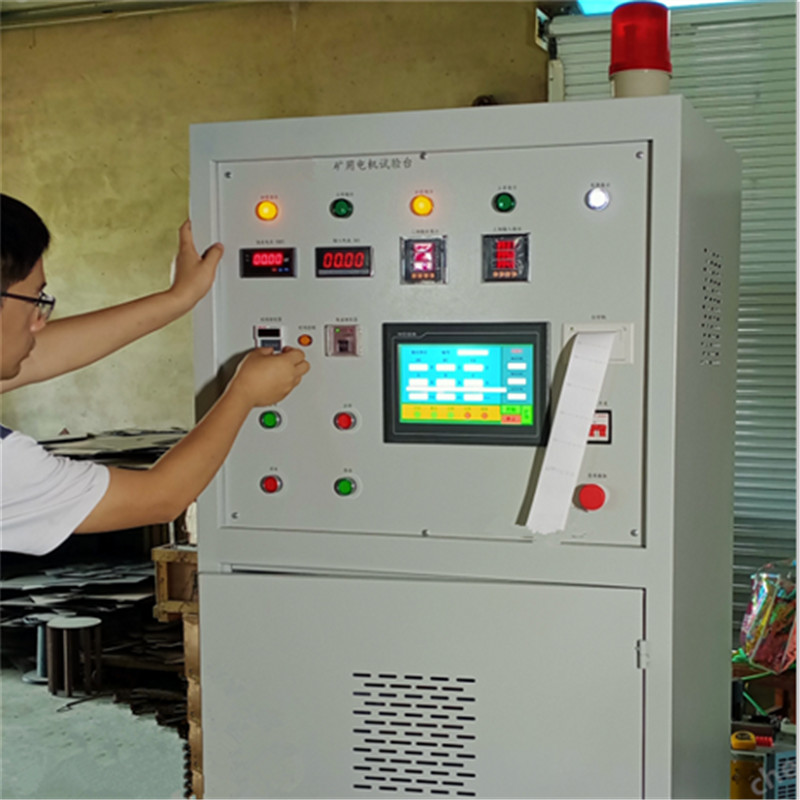

本公司為順應市場發展要求和電機生產廠家合作，研制出KY2033礦用電機綜合測試臺。礦用電機測試臺也叫礦用電機試驗臺可對電機進行空載功率、三相電壓、空載電流、有功功率、無功功率、轉速、溫升、振動、電機短路測試等各種項目測試。 礦用電機綜合試驗臺 供礦用電機維修組用，試驗380V、660V、1140V礦用三相電機測量�？蓪ΦV用電機進行空載功率、三相電壓、空載三相電流、有功、無功功率、轉速、溫度及短路測試。
煤礦是電機使用大戶，由于其工作環境惡劣，容易產生大的隱患，電機損壞率也高，需要對電機的一些必要參數進行定期或檢修后的電機進行校驗，所以拓普電氣應市場需求，同一些有名電機生產廠家合作，研制出電機性能檢測臺，可根據礦用電機特殊電壓要求生產出一系列產品。 整系統全自動化、全微機化、高效率化，防誤操作安全功能設計。WINDODWS中文界面操作，自動采集測量數據，自動計算結果，自動生成出廠試驗報告并打印輸出，測量控制系統采用PLC編程控制，特別適用于對產品要求較高和批量檢測試驗的場合。
產品別稱：礦用電機測試臺、電機試驗臺、電機試驗系統、礦用電機試驗臺、電機綜合試驗臺、電機綜合試驗系統、交流電機綜合試驗臺、直流電機綜合試驗臺
產品特征： 試驗系統的基本組成 試驗系統由試驗電源、動力開關屏柜、信號傳感裝置與功率測量設備、自動化試驗測量單元和控制操作臺及交流電機試驗軟件系統、數據庫系統等部分組成。型式試驗中的負載設備可依據用戶要求選用陪試電機（包含直流發電機、交流發電機、繞線型轉子電機）、電渦流測功機、磁粉測功機、磁粉制動器等多種設備，滿足不同電機的型式試驗需要。 礦用電機綜合測試臺測量方式：采用微機測量 測量柜配置電流、電壓傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務。 控制方式：采用汽車級MCU直接控制 采用德國西門子公司汽車級的微型控制器進行連鎖控制，連鎖程序可根據用戶的要求定制、修改，控制系統性能穩定、系統可擴展性好。 礦用電機綜合測試臺 操作方式：手動操作和自動操作方式并存 為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存的方式，不便采用自動控制或微機出現故障，可以采用手動操作進行試驗。
礦用電機綜合試驗測試臺試驗數據處理：試驗結果保存工控機或服務器內 微機試驗臺配置國內原裝工業計算機，自動試驗的結果數據直接保存在試驗工控機硬盤中，手動測量的數據可由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成功能并提供輸出打印功能（配置惠普多功能激光打印機）。 測量準確度高，重復性好； 控制系統性能穩定、系統可擴展性好。 設計原則 以可靠性、安全性、經濟性、實用性、可操作性、可維護性為設計原則，同時兼顧到先進性。
適用范圍 滿足額定電壓380V、660V、1140V、3300V、6000V、10000V；額定功率1 ~ 15000kW，三相異步電動機的出廠及檢修試驗。 運行條件 中央控制室額定工作溫度+20℃，允許變化范圍0℃～45℃，空氣相對濕度不超過85%； 中央控制室遠離電磁場干擾與機械振動，避免腐蝕性氣體的侵蝕； 屏柜區、設備區環境溫度為-5℃～+45℃，空氣相對濕度在+40℃時不超過80%，在+25℃時不超過85%； 空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體； 安裝海拔不超過1000m。
礦用電機綜合試驗臺 測試項目 用戶可根據自身要求，選擇如下試驗項目：
◇環境溫度測量；
◇絕緣電阻測量； ◇直流電阻測量（計算三相電阻不平衡度）；
◇工頻耐壓試驗；
◇匝間耐壓試驗；
◇空載試驗（計算三相電流不平衡度）
◇堵轉試驗；
◇加載試驗；
◇效率試驗；
◇溫升試驗。
系統完成電壓測量、電流測量、功率因數測量、有功率測量、無功功率測量，效率測量、頻率測量、輸出轉矩、輸出轉速、輸出功率、溫升等的測量和計算。
主要技術參數： 空載，堵轉、加載試驗、溫升：
電流測量精度：0.2%FS±3d；
電壓測量精度：0.2%FS±3d；
功率測量精度：0.5%FS±3d；
電流不平衡度計算：0.1%FS±3d；
溫度測量精度：0.5%±2d；
轉速測量精度：0.2%FS±3d；
扭矩測量精度：0.2%FS±3d；
工頻耐壓試驗：
高壓電壓：0～100000V可調；
高壓電流：0～3000mA；
耐壓時間：0～9999S；
匝間沖擊耐壓試驗： 電壓峰值：< 30000V，可調；
波前時間：< 0.5us，可調； 絕緣電阻測量
測量范圍：< 200GΩ；
測量精度：5%FS±5d；
直流電阻測量： 測量電流：< 10A； 測量電阻：0～20kΩ； 小分辨率：1uΩ；
電阻不平衡度計算：0.1%FS±3d； 測量精度：0.2%FS±3d。 |
